Projekt "Wärmepumpen Heiz und Solekreis Durchfluss Monitor und Relais Freischaltung" mit 2 Open-Micro

Autor: Josef Fenk

Es wird eine Schaltung mit einem OR Gate CD4071 und zwei O-Micros beschrieben, welche die Impulse von zwei Hall Durchflusssensoren auswertet und die Anzahl der Impulse und die Durchflussmenge auf je einem LCD Display darstellt und Relais einer Relaisplatine in der Wärmepumpe ansteuert.

Aufgabenstellung: Meine 2022 installierte Wärmepumpe hat je einen Flüssigkeits Solekreislauf und einen Heizkreislauf. Beide Kreisläufe müssen eine Durchflussmenge von mindestens ca. 1000 Liter/h aufweisen damit die Wärmepumpen einwandfrei arbeitet. Dazu habe ich extern an die Kreisläufe der Wärmepumpe je einen Hall Durchfluss Sensor angebracht, welche die Durchflussmenge mit 0/5V Impuls-Signalen ausgeben. Die O-Micro zählt die Impulse über den Port 3 Eingang und errechnet daraus die Durchflussmenge und wenn ausreichend Durchflussmenge vorhanden ist, werden je ein Relaiskontakt auf der Relaisplatine der Wärmepumpe durchgeschaltet, sodass der Wärmepumpe Controller den weiteren Ablauf der Wärmepumpe steuert.

Beschreibung der Anwendungsschaltung: Von den beiden Hall Durchfluss Sensoren kommen die Signal-Impulse über die Buchsen CN9 u. CN11 an den IC U4 (CD4071 OR Gatter Baustein) und von dort an die Port P3 Eingänge der Open Micro. Die Funktion der CD4071 OR Gatters habe ich in meinem Beitrag von 2023 (PORT[3] als Signaleingang nutzen mittels OR-Gate CD4071) detailliert beschrieben. Die zwei Open Micro U3 und U5 werten die Impulse aus und berechnen daraus die Durchflussmenge in Liter/h. Beide Werte werden auf je einem LCD0804 Display über CN4 und CN14 ausgegeben. Die Ansteuerung der zwei Relais auf der Relaispaltine in der Wärmepumpe erfolgt über die Buchsen CN7. Von der Open Micro werden über die Datenausgänge Port 1 und die Buchsen CN6 und CN13 die Daten zusätzlich ausgegeben.

Programmcode für Open Micro

In der Anlage sind die Schaltpläne, die Platinen und Aufbau Bilder enthalten.

Josef Fenk



Bild	Funktionsbeschreibung

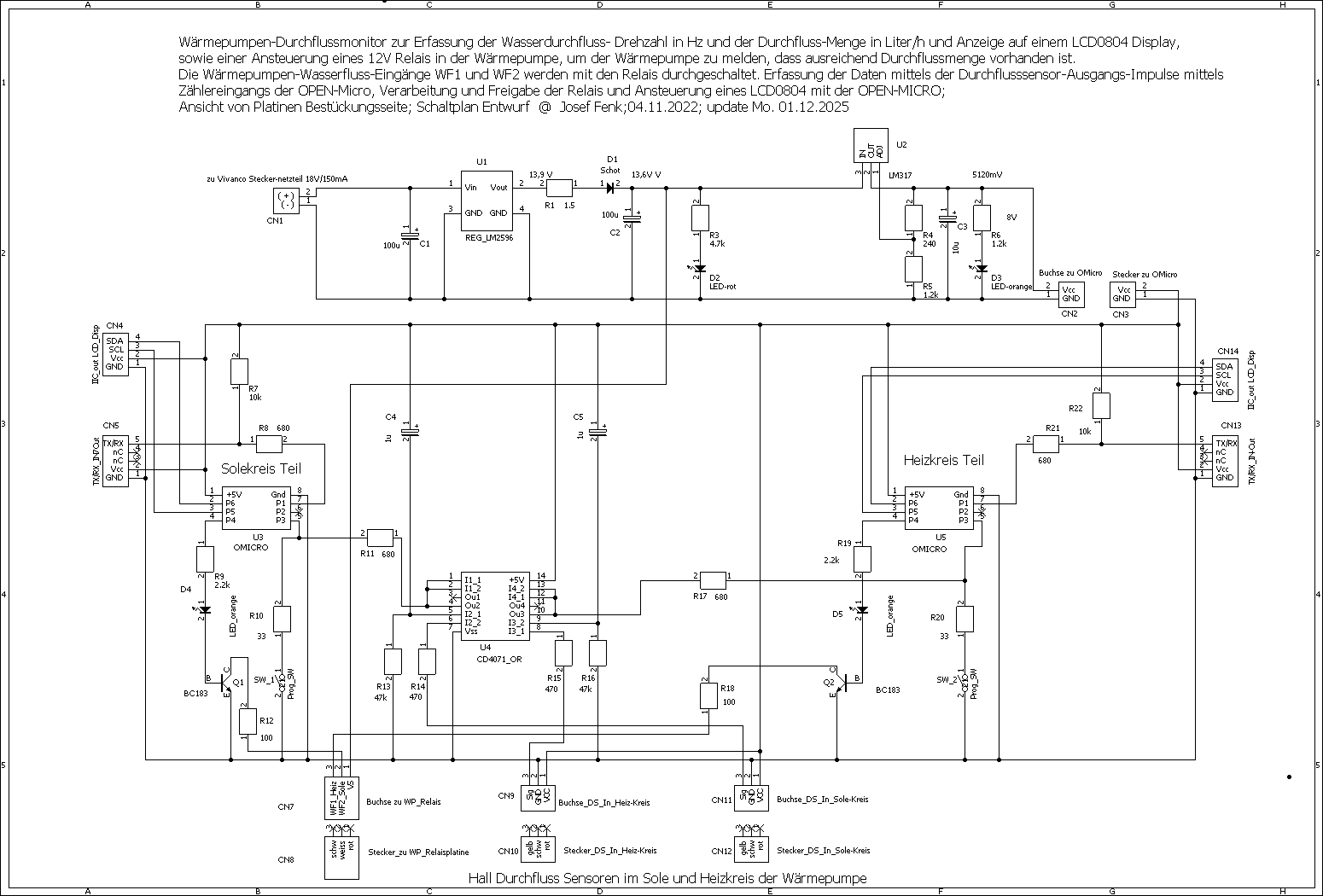

	Haupt-Schaltplan mit Open Micro
	Interface Relais Platine Schaltplan in der Wärmepumpe
	LCD Display Schaltplan

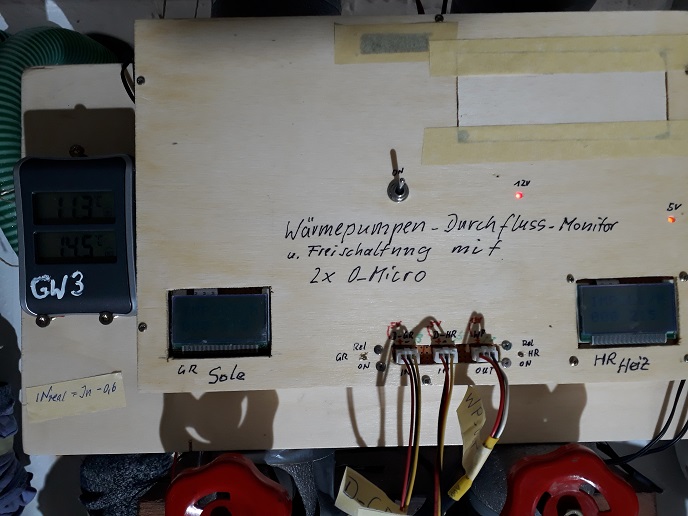

	Front Ansicht des Durchflussmonitor Aufbaus

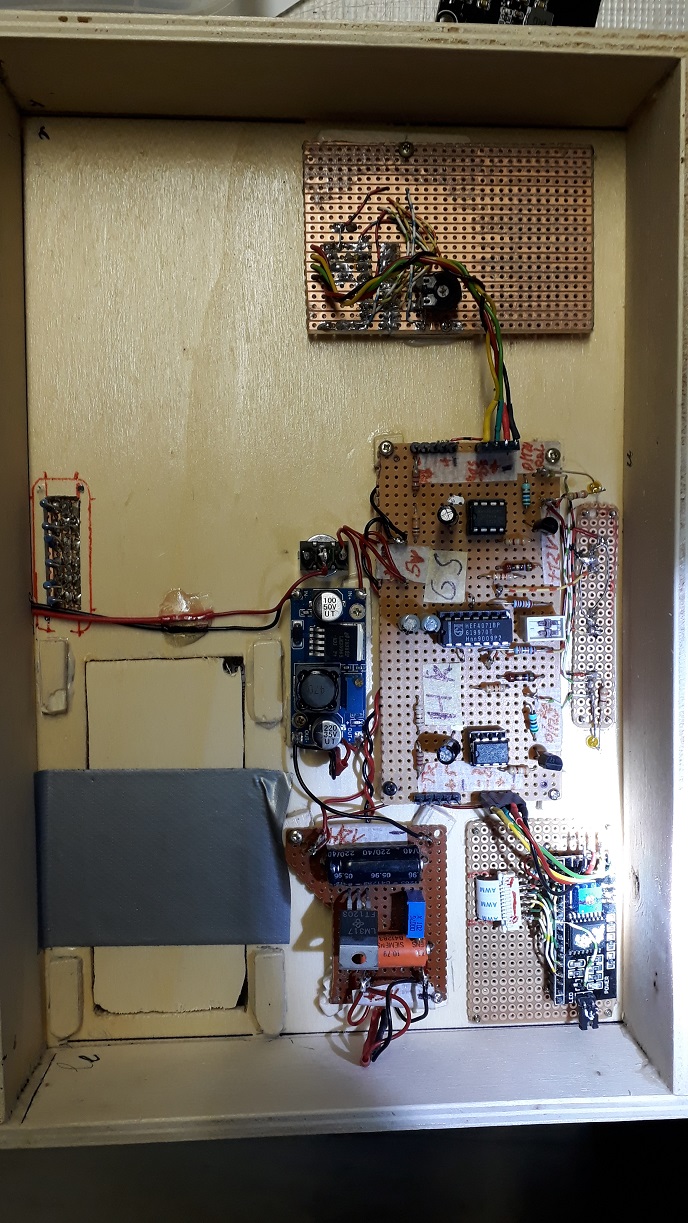

	Platinenseite Ansicht des Durchflussmonitor Aufbaus

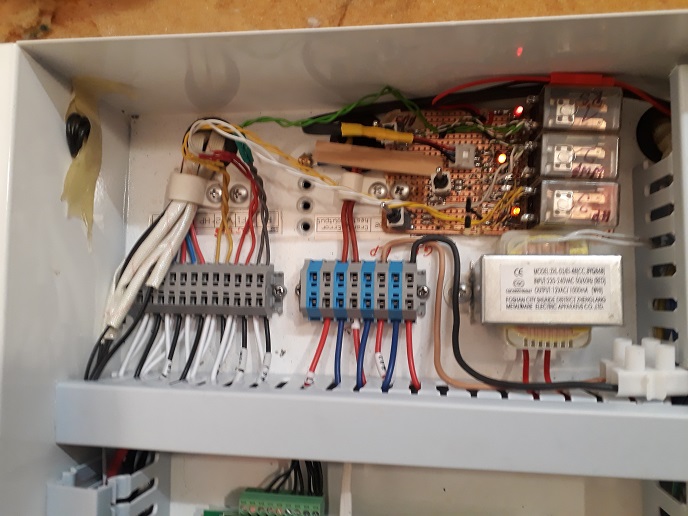

	Interface Relaisplatine in der WP

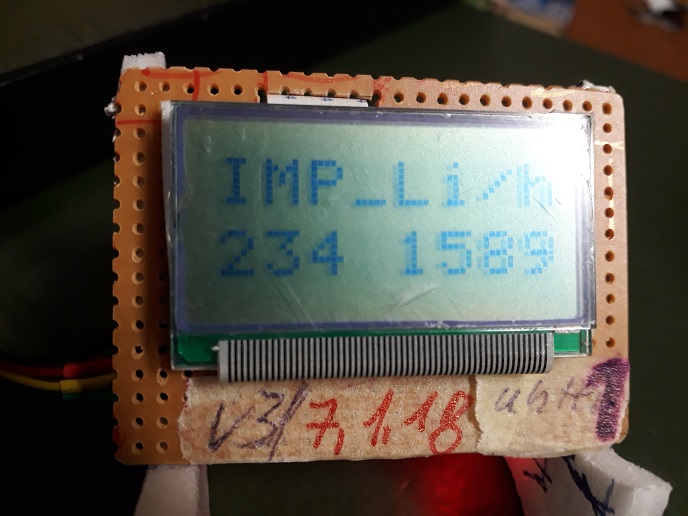

	LCD Display Anzeige
